Comparez vos maquettes BIM & vos plans 2D

JustBIM facilite le contrôle et la compréhension de vos projets BIM grâce à la superposition d’un plan 2D (PDF ou Image) à votre maquette BIM.

En plus de vous apporter des informations complémentaires comme l’affichage du nom des pièces ou les cotes, la 2D vous permet de vérifier l’adéquation du projet et détecter d’éventuelles anomalies sur le modèle BIM.

Intégration de plans 2D dans vos maquettes

Avec la version JustBIM 1.7.1, vous importez directement les plans 2D qui vous intéressent. Vous pouvez ensuite vous déplacer, tourner autour du bâtiment, agrandir le plan, etc.

Les fonctionnalités :
  • Possibilité d’importer un plan 2D aux formats PDF, PNG, JPEG, JPG, et BMP
  • Possibilité d’importer plusieurs pages d’un PDF, et de choisir dans quel sous-projet importer le plan
  • Possibilité de déplacer et de tourner un plan avec précision dans la vue 3D
  • Possibilité de voir les plans en transparence dans la vue 3D
  • Possibilité d’éditer un plan dans la vue 2D : mettre à l’échelle, rogner, et pivoter
  • Possibilité de manipuler un plan dans l’explorateur IFC : changer la localisation, renommer et supprimer

Détection d’anomalies

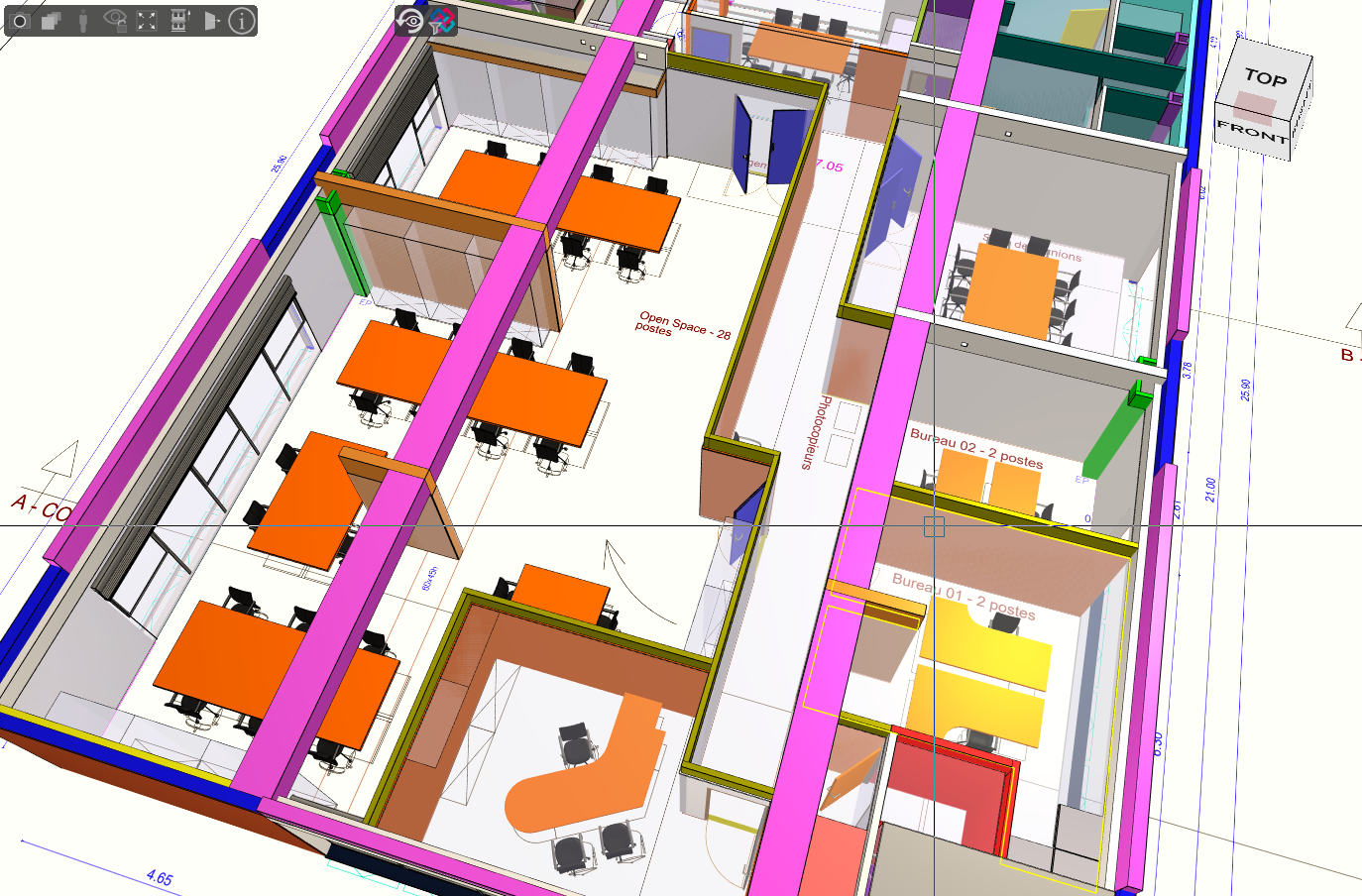

Dans l’exemple ci-dessous, nous voyons que la cloison de la pièce ‘WC’ sur le modèle 3D (cloison verte) est décalée légèrement à droite par rapport à son emplacement sur le plan 2D :


Copie

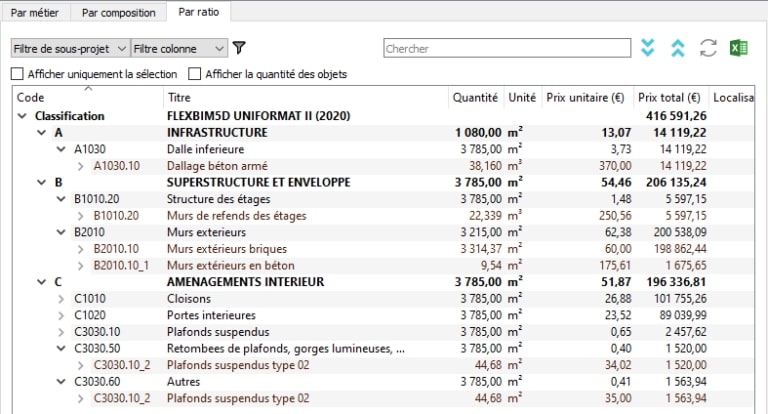

Amélioration des rapports & calculs de quantités :

Les rapports de quantités sont maintenant mis à jour automatiquement après le renommage de propriétés globales et l’ajout/suppression de classifications. Vous êtes ainsi assuré de disposer d’informations toujours à jour.

En parallèle, JustBIM accélère le calcul des quantités lors de l’import de votre maquette IFC. En effet, il arrive que le fichier IFC issu du logiciel d’architecture ne contienne pas de quantités. JustBIM récupère ainsi la géométrie et recalcule les quantités manquantes. Ce calcul a été optimisé : plus rapide et performant, plus d’options, etc.

Annotations BCF

JustBIM a amélioré sa compatibilité BCF avec les logiciels leaders du marché, Solibri et BIMcollab :

  • Récupération facilitée des sujets issus des logiciels Solibri et BIMcollab
  • Possibilité d’importer les points de vue directement attachés aux sujets en provenance de Solibri et BIMcollab
  • Meilleur support des sujets ne contenant pas de commentaires
Exemple d’échange entre BIMCollab et JustBIM :


Copie

JustBIM 1.7.1 améliore également l’utilisation des bibliothèques d’ouvrages, la personnalisation des propriétés globales ainsi que les modalités d’export IFC. Nous vous invitons à suivre le lien ci-dessous pour découvrir l’intégralité des nouveautés.
