Intégration de plans 2D dans vos maquettes

JustBIM facilite le contrôle et la compréhension de vos projets BIM grâce à la superposition d’un plan 2D (PDF ou Image) à votre maquette BIM.

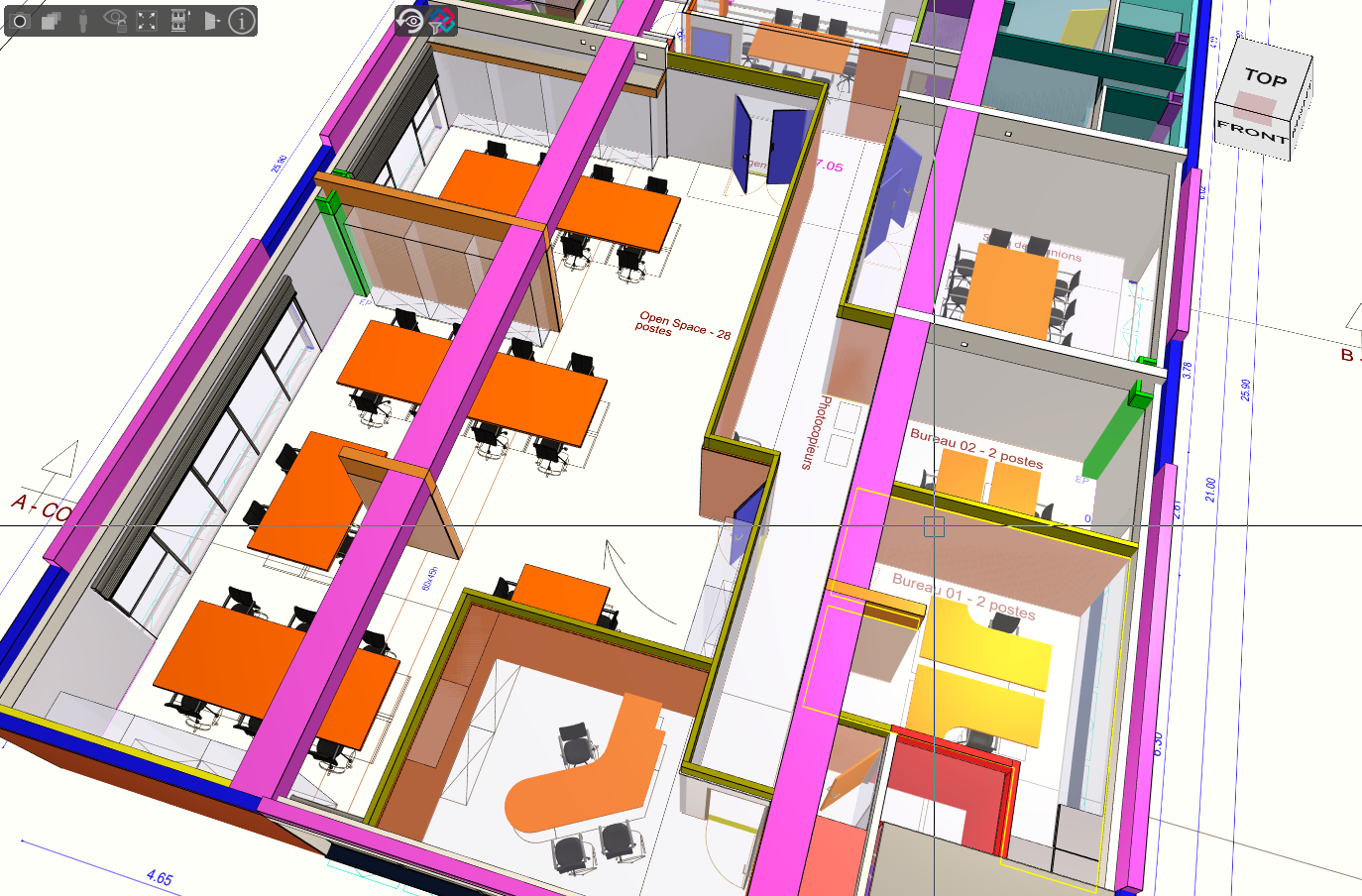

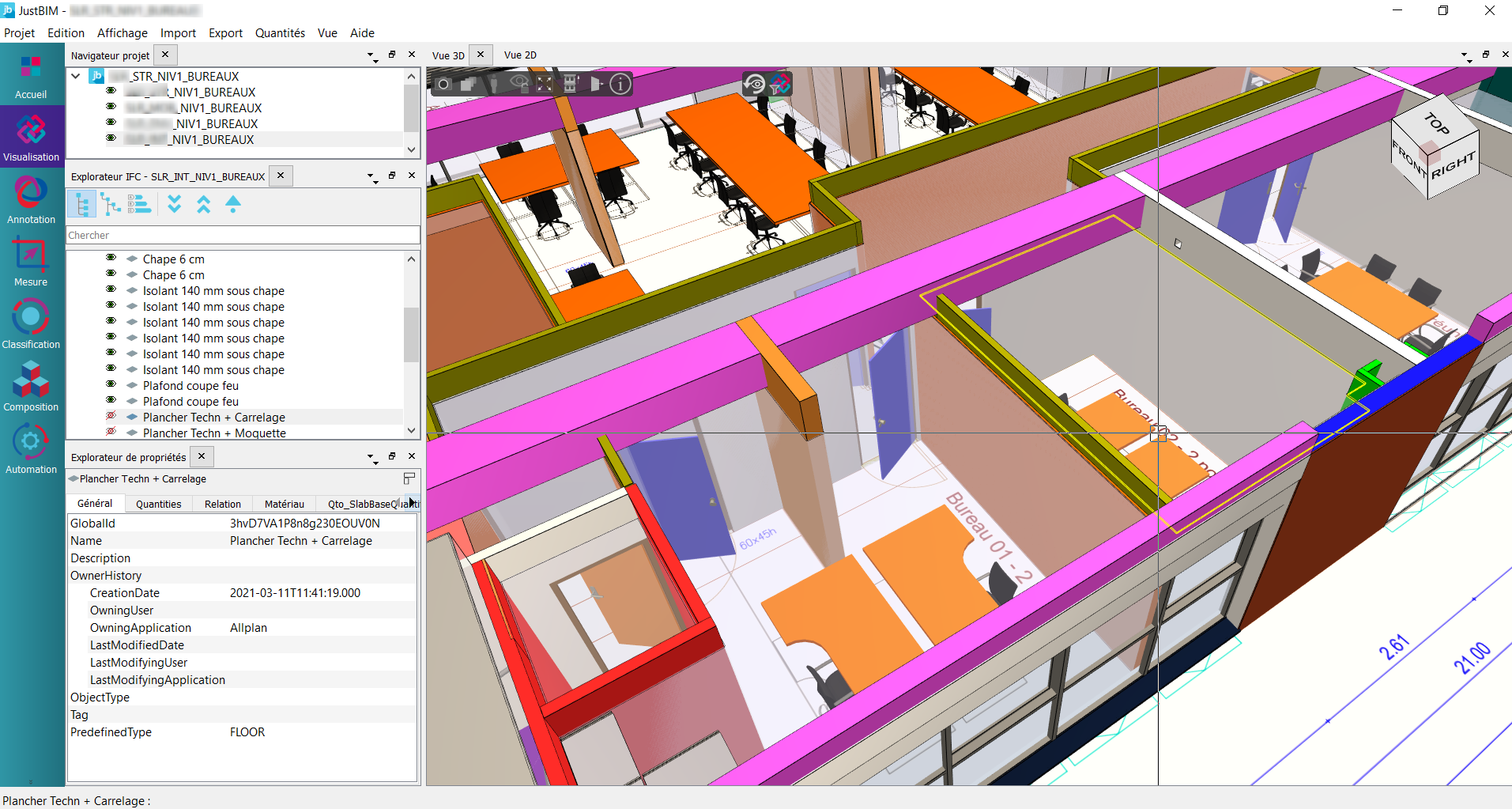

Vous importez directement dans JustBIM les plans 2D qui vous intéressent. Vous pouvez ensuite vous déplacer, tourner autour du bâtiment, agrandir le plan afin de contrôler l’adéquation entre la 2D et la 3D. Cette superposition des deux permet de mieux comprendre la maquette, de voir directement les noms des pièces, les cotes ou d’autres informations présentes dans le plan.

Les fonctionnalités :
  • Possibilité d’importer un plan 2D aux formats PDF, PNG, JPEG, JPG, et BMP
  • Possibilité d’importer plusieurs pages d’un PDF, et de choisir dans quel sous-projet importer le plan
  • Possibilité de déplacer et de tourner un plan avec précision dans la vue 3D
  • Possibilité de voir les plans en transparence dans la vue 3D
  • Possibilité d’éditer un plan dans la vue 2D : mettre à l’échelle, rogner, et pivoter
  • Possibilité de manipuler un plan dans l’explorateur IFC : changer la localisation, renommer et supprimer
integration-plans-2d-maquettes

Détection d’anomalies

Grâce à la comparaison de la maquette BIM et du plan 2D, il vous est plus facile de visualiser les différences entre les deux et donc, de détecter de potentielles erreurs.

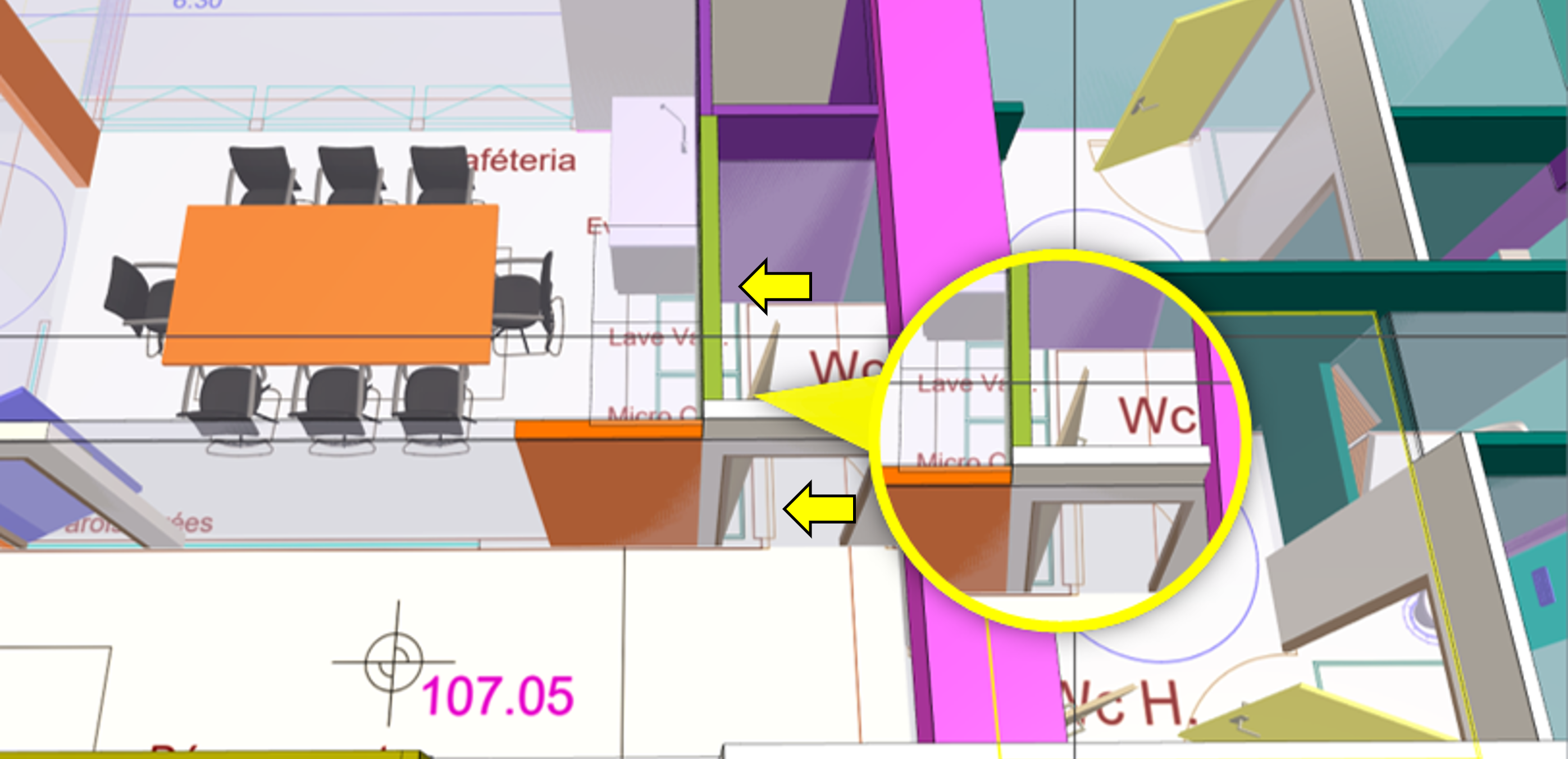

Dans l’exemple ci-dessous, nous voyons ainsi que la cloison de la pièce ‘WC’ sur le modèle 3D (cloison verte) est décalée légèrement à droite par rapport à son emplacement sur le plan 2D :

Copie

Bibliothèques d’ouvrages

JustBIM est fourni avec une bibliothèque d’ouvrages directement utilisable. Néanmoins, il est préférable de personnaliser son contenu. Ce contenu peut provenir d’un simple fichier CSV ou d’une bibliothèque DeviSOC.

Ce qui a été amélioré dans JustBIM 1.7.1 :
  • Synchronisation d’ouvrages (prix, unité) avec ceux des bibliothèques à chaque chargement du projet
  • Possibilité de recharger un fichier de bibliothèque d’ouvrages sans redémarrer JustBIM, il suffit de cliquer sur le bouton « mise a jour » de la bibliothèque
  • Correction du contrôle des doublons et du chemin de copie lors de l’import

Propriétés globales pour vos formules et conditions

Les propriétés globales de votre projet peuvent être enrichies avec vos propres paramètres. Ces propriétés sont réutilisables dans toutes les formules d’ouvrages, conditions de compositions ou de règles d’automatisation.

Exemple de propriétés globales et usages :
  • Zone sismique : pour déterminer si certains renforts de maçonnerie doivent être utilisés
  • Type de chauffage : pour choisir les appareils ou surfaces de pièces en fonction du chauffage sélectionné. Tout changement affectera l’ensemble du projet
  • Type de carrelage : pour sélectionner la gamme de carrelage et les prix associés

Les propriétés globales sont rattachées au projet, elles sont communes à tous les sous-projets. Il est possible de les importer d’un autre projet.

Amélioration des rapports de quantités :

Les rapports de quantités présentent plusieurs améliorations dans la version JustBIM 1.7.1 :

  • Mise à jour automatique du rapport après le renommage des propriétés globales
  • Mise à jour automatique après l’ajout ou la suppression de classifications
  • Amélioration de la prise en charge des unités

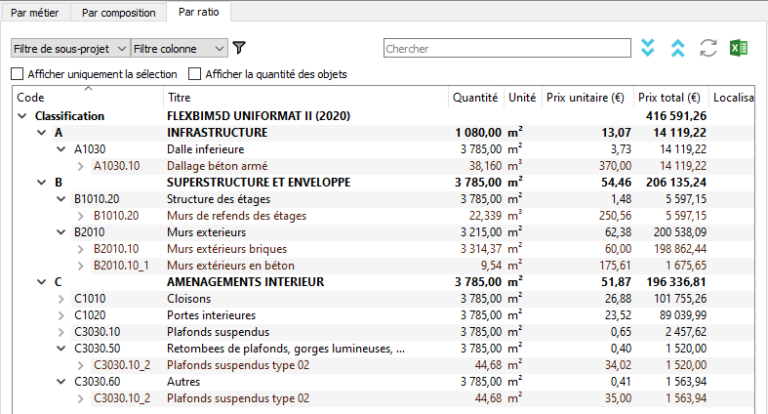

Amélioration des rapports de quantités sur JustBIM

Accélération des calculs de quantités

Pour une utilisation optimale de votre fichier IFC dans JustBIM, il est préconisé d’exporter vos maquettes avec des quantités, depuis le logiciel d’architecture. Néanmoins, il arrive parfois que la maquette ne contienne pas de quantités. Dans cette hypothèse, JustBIM récupère la géométrie et recalcule alors les quantités manquantes.

Le calcul de ces quantités manquantes se fait à l’ouverture de la maquette et a été amélioré dans JustBIM 1.7.1 :

  • Le calcul automatique est proposé à la fin de l’import du fichier IFC, libre à vous de choisir de calculer les quantités manquantes du modèle ou non
  • Le calcul est beaucoup plus rapide qu’auparavant
  • Il est possible de calculer les quantités des objets même si la géométrie des objets n’est pas parfaite
  • Il est possible de modifier les quantités manuellement
  • De nouvelles quantités sont calculées pour les pièces, les toits composés, les ouvertures, et les garde-corps

Exports IFC

JustBIM propose quelques nouveautés et améliorations au niveau de l’export IFC :

  • Toutes les quantités calculées par JustBIM sont exportées dans l’IFC et visibles dans un autre viewer
  • Tous les types d’unités IFC sont supportés
  • Meilleure gestion du flux d’import (exemple : ré-import d’éléments déjà générés auparavant) pour éviter les doublons
  • JustBIM exporte uniquement ce qui est utile au projet. Le logiciel évalue les formules de compositions et leurs conditions avant d’exporter les prestations correspondantes pour éviter l’export de prestations inutiles au modèle BIM

Annotations BCF

JustBIM a amélioré sa compatibilité BCF avec les logiciels leaders du marché, Solibri et BIMcollab :

  • Récupération facilitée des sujets issus des logiciels Solibri et BIMcollab
  • Possibilité d’importer les points de vue directement attachés aux sujets en provenance de Solibri et BIMcollab
  • Meilleur support des sujets ne contenant pas de commentaires

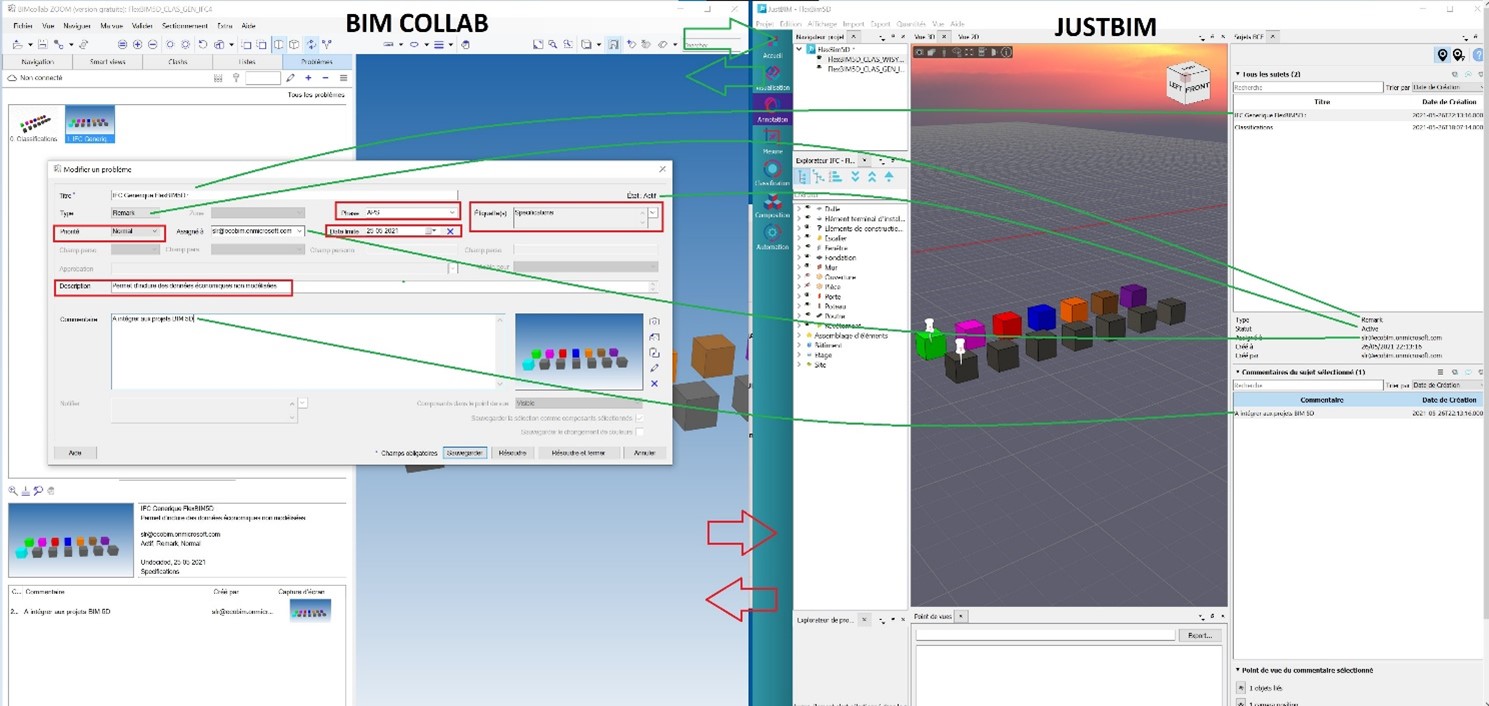

Exemple d’échange entre BIMCollab et JustBIM :
